Feloldott ózon monitor

Oldott ózonmonitor beszállítója

Detektálási elv: UV kettős út abszorpciós módszer, amelyet a csapvízben, a tiszta vízben vagy a félvezető iparban oldott ózonvíz -koncentráció elemzésére és kimutatására használnak.

Mérési tartomány: 0-20ppm; 0-50ppm; 0-100ppm; 0-120pm; 0-180ppm; 0-200ppm.

Termékjellemzők: Ez az UV-oldott ózonmonitor belső fényforrás-automatikus beállítási funkcióval rendelkezik, amely valós időben beállíthatja a LED-es fényforrás fényerejét a nulla pont referencia fényadatainak alapján, hogy biztosítsa a nulla pont stabilitását. Ez az UV optikai ózonvíz -koncentráció -elemző párhuzamosan vagy sorozatban csatlakoztatható az oldott ózon vízvezetékhez, amelyet elsősorban a csapvízben, a tiszta vízben vagy a félvezető iparban oldott ózon -vízkoncentráció elemzésére és kimutatására használnak.

Ennek az oldott ózon-analizátornak az UV fényforrású automatikus beállítási rendszer funkciója van, amely valós időben beállíthatja az UV LED-es fényforrás fényerejét a referencia fényadatok szerint, hogy fenntartsa az állandó nulla pont adatait, biztosítva a nulla pont stabilitását. Ez a társaságunk szabadalmaztatott terméke. Ez az UV optikai ózon -vízkoncentrációs analizátor folyamatosan működhet, anélkül, hogy 24 órán át megállna.

Feloldott ózon -analizátor - Termék áttekintése

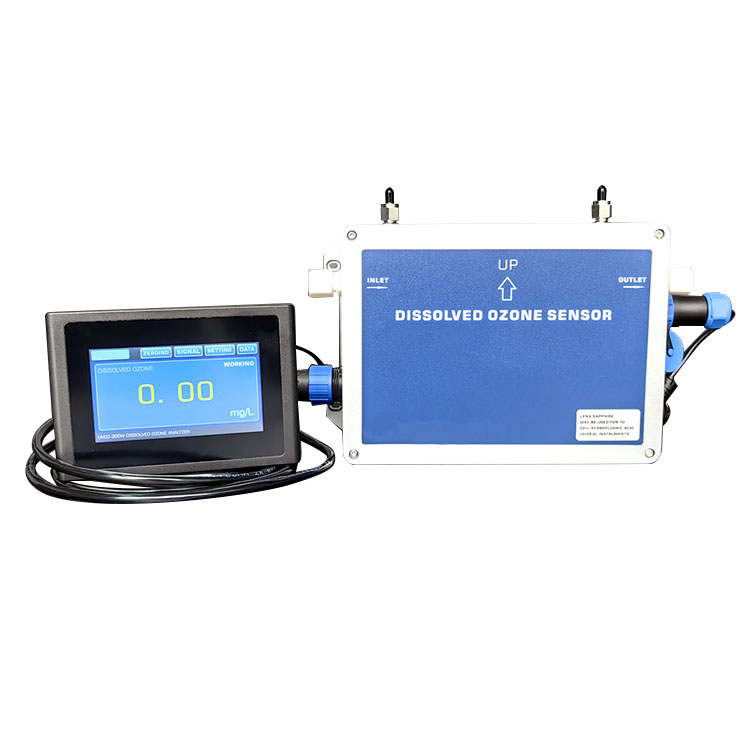

Az oldott ózonkoncentrációs analizátor az ózon -tartalom közvetlen mérése ultrapure vízben vagy állandó zavarosságú vízben ultraibolya spektrofotometriával. A testreszabható változat HF, amely 20% hidrofluorinsav -ózon vizes oldathoz használható. Az ózonvízzel érintkező anyagok közé tartozik a PTFE, az FFPM, a PFA és a kvarc vagy a zafír. Az UVOZ-180W oldott ózonvíz-koncentráció-elemző beépülettel és kimenetel van felszerelve, és érintőképernyő-operációs interfészgel van felszerelve. A kimenet közvetlenül csatlakozik a PLC-hez 4-20MA és RS-485 jelvonalakkal.

Az oldott ózonkoncentráció-elemzőnek egy automatikus beállítási rendszer funkciója van egy UV-fényforráshoz, amely valós időben beállíthatja az UV LED-es fényforrás fényerejét a referencia fényadatok szerint, hogy fenntartsa az állandó nulla pont adatait, biztosítva a nulla pont stabilitását. Ez a társaságunk szabadalmaztatott terméke. Ez az ózon analizátor folyamatosan működhet, anélkül, hogy 24 órán át megállna. Ennek az ózonkoncentrációs analizátornak a kiváló stabilitása valódi kettős gerenda optikai rendszer és egy rendkívül hosszú élettartamú ultraibolya LED-es fényforrás felhasználásával érhető el.

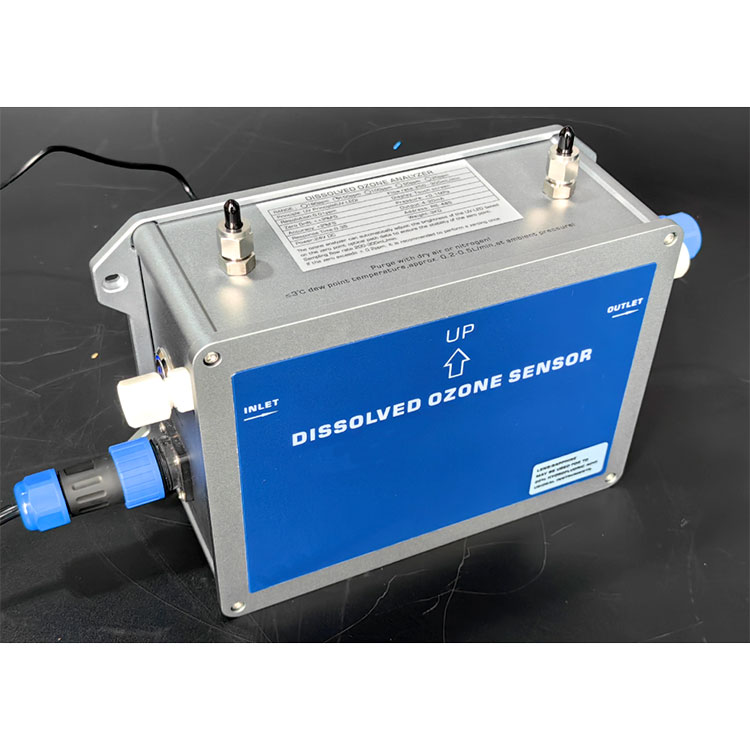

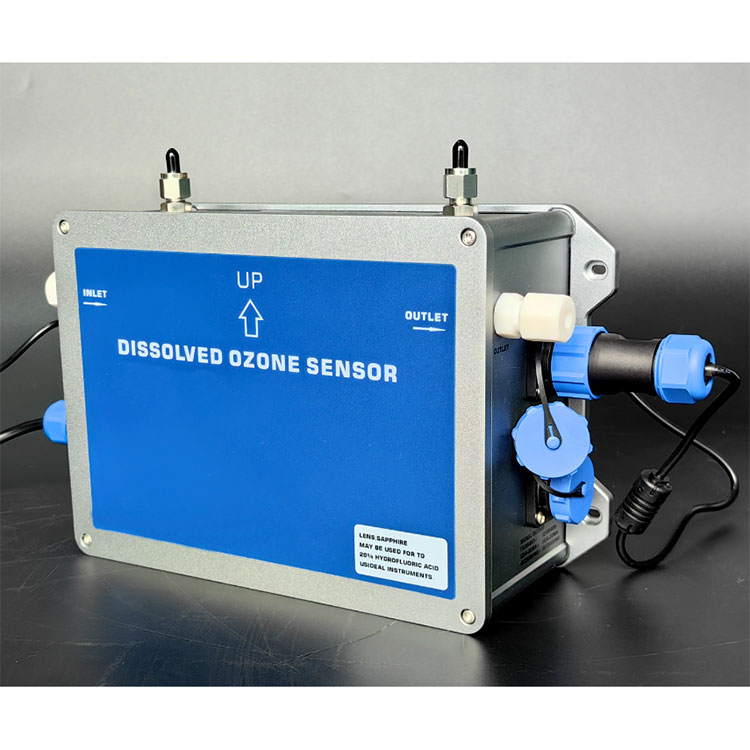

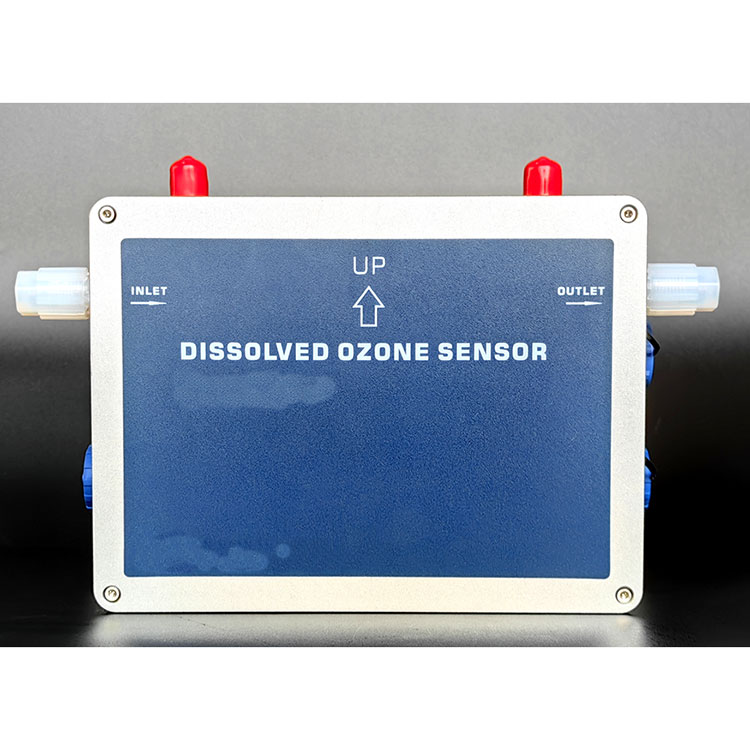

Az oldott ózonkoncentrációs analizátor héja egy alumínium héj, amelynek splash -bizonyító kialakítása van, védelmi szint: IP65, méret: 260x160x90 mm (WXHXD), és körülbelül 3 kilogramm. Ez az oldott ózonvíz -koncentráció -elemző falra szerelhető, hátul egy horog kialakítással. Ha telepítésre van szükség, négy rögzítő konzolra van szükség.

Az oldott ózonvíz-koncentráció analizátor bemeneti áramlási sebessége 200-300 ml/perc. Ha áramlásszabályozásra van szükség, egy fojtószelep vagy áramlási mérőt kell felszerelni az oldott ózonvíz -koncentráció elemzőjének kimenetére. Ezt a fojtószelepszelepet az érzékelő mögé kell helyezni (soha nem áll előtte! A fojtószelep -szelep beszerelése a bemeneti nyílásba buborékokat generál, tehát szigorúan tilos az ózonvíz vízbuborékokkal történő bejutásához.

Meg kell őrizni az oldott ózonvíz -koncentráció elemzőjének bemeneti vízének tisztaságát, és meg kell őrizni az oldott ózonvíz -elemző belső érzékelőinek tisztaságát. Javasoljuk, hogy 2 hetente kalibrálja az oldott ózonvíz -koncentráció elemzőjét. A nulla pont kalibrálásakor a tiszta vizet ózon vagy szín nélkül kell bevezetni

Feloldott ózon -analizátor - Termékjellemzők:

Tesztelési módszer: kettős út UV abszorpciós módszer, hosszú élettartamú fényforrásrendszer, nagy mérési pontosság.

Mérési alapelv: A Lambert sörről szóló törvény szerint a pontos mérést a fotometrikus abszorpció elvén keresztül hajtják végre.

Mérési tartomány: 0-20ppm; 0-50ppm; 0-100ppm; 0-120pm; 0-180ppm; 0-200ppm.

Fényforrásrendszer: idegen hosszú élettartamú ultraibolya fényforrásrendszer (hullámhossz 253,7 nm), 3 éves ingyenes garanciával.

Használat: Beltéri telepítés és használat, vízálló repülési dugó csatlakozókkal felszerelve.

Könnyű medencarendszer: különálló könnyű medence -technológia, szivárgásmentes, nagynyomású ellenállás és ellenállás a nagy áramlási sebességgel szembeni mintavételi folyadékhatáshoz.

Intelligens kompenzáció: Automatikus nulla beállítással és automatikus fényforrás -kompenzációs funkcióval felszerelve.

Működési módszer: Ez manuálisan nullázható, és a nullázás során biztosítani kell, hogy a műszerben ne legyen ózon vizes oldat.

Kijelző egység: Mg/L, ppm opcionális.

Adatkijelző: Nagyfelbontású színes érintőképernyő.

Kimeneti funkció: 4-20Ma, RS485 kommunikáció.

Automatikus nulla beállítás: Az ultraibolya LED-es fényforrás fényerejét valós időben beállíthatja a referenciavilágítási adatok alapján, hogy fenntartsák az állandó nulla pont adatait, biztosítva a nulla pont stabilitását.

Több verzió:

A normál verziót a csapvízhez és a tisztított vízhez használják.

A HF verzió felhasználható 20% -os hidrofluorinsav -ózon vizes oldathoz.

Feloldott ózon -analizátor - Termékszerkezet és összetétel

【1】 Falra szerelt telepítési méretek

【2】 Kijelző panel és kijelző képernyő

【3】 Teljesítmény -bemenet, jel kimenet, bemeneti és kimeneti nyílás

Teljesítmény -bemenet:

A jelzőterminál kimenete:

Display jelzőterminál: A távoli kijelző jelek csatlakoztatásához használják (ennek a gépnek már van egy képernyője)

Az UV oldott ózon -vízanalizátor feletti gázfelületet a sűrített levegő felületéhez használják. Ha az ózonvíz hőmérséklete túl alacsony, akkor ajánlott sűrített levegőt vezetni a műszerbe, hogy megakadályozzák a kondenzációt a műszer belső ózonvíz -csővezetékében.

 Feloldott ózon -analizátor - Termékkapcsolat folyamatdiagramja

Feloldott ózon -analizátor - Pozitív nyomású ágmintavételi csatlakozási diagram

(Javasoljuk, hogy ezt a csatlakozási folyamatot használja a mintavétel megosztására. Vegye figyelembe, hogy az áramlási mérőt az oldott ózonvíz -elemző kimenetére kell felszerelni.)

Oldott ózon analizátor, negatív nyomású vízszivattyú mintavételi diagram

(Javasoljuk, hogy ezt a csatlakozási folyamatot használja a mintavétel megosztására. Vegye figyelembe, hogy az áramlási mérőt az oldott ózonvíz -elemző kimenetére kell felszerelni.)

Megjegyzés: Az oldott ózon vízáram -mérő gyártója egy szabványos konfigurációs tartozék, és a negatív nyomású vízszivattyú egy opcionális termék. Konzultálhat a gyártóval, hogy külön megvásárolja.

Megjegyzés: A kijelző verziója nélkül a gyártó külön konfigurálja a vezetékes érintőképernyő -kiegészítőket (huzalhossz 2 méteren belül)

Feloldott ózon -analizátor - Műszaki paraméterek:
