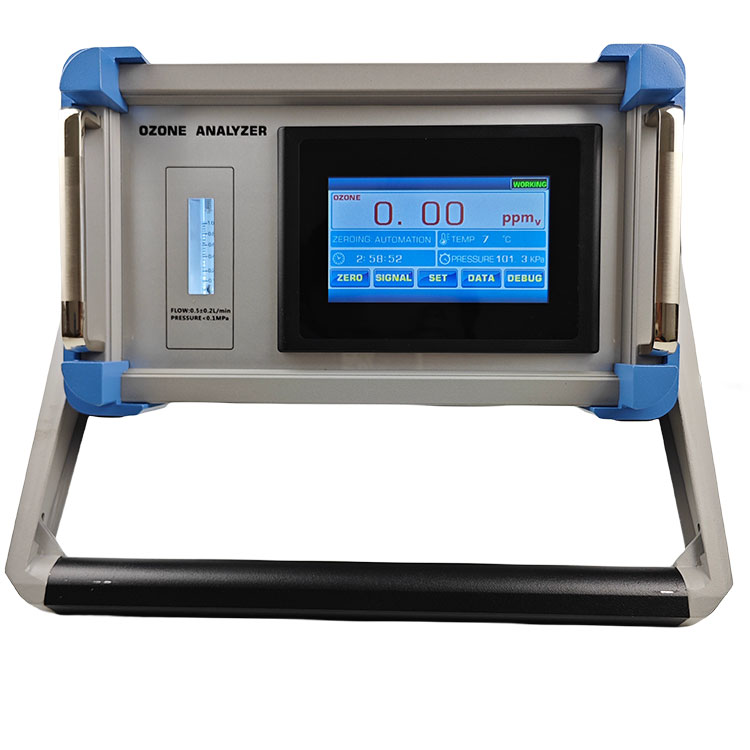

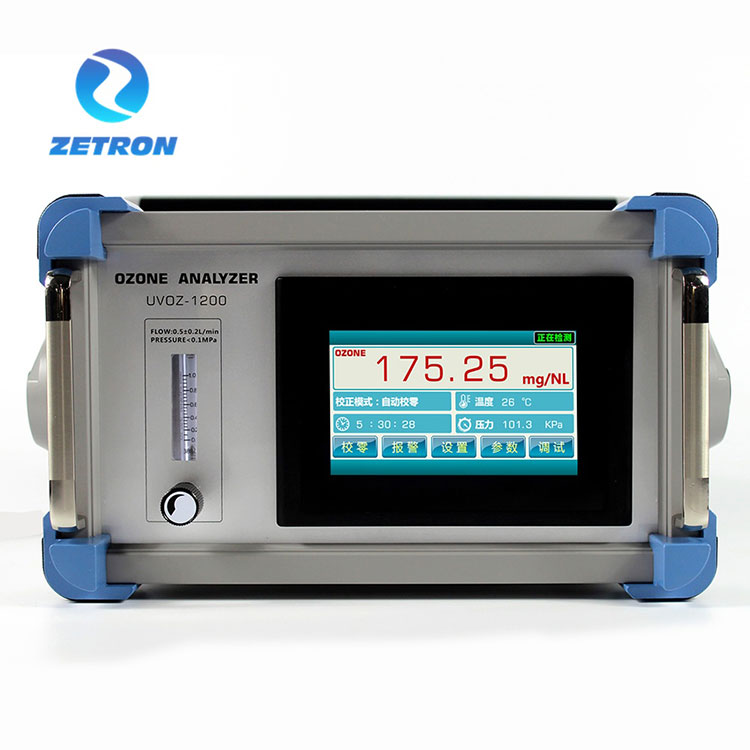

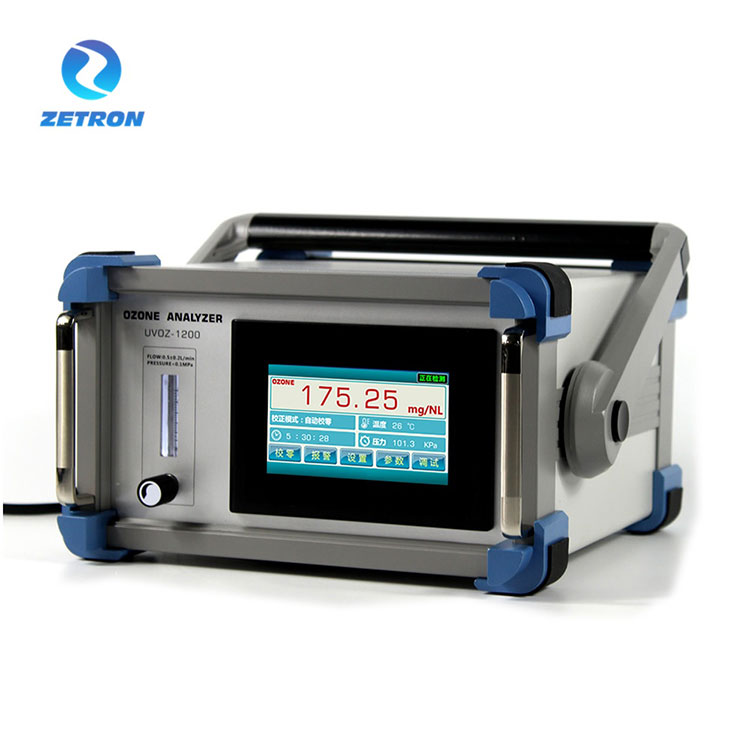

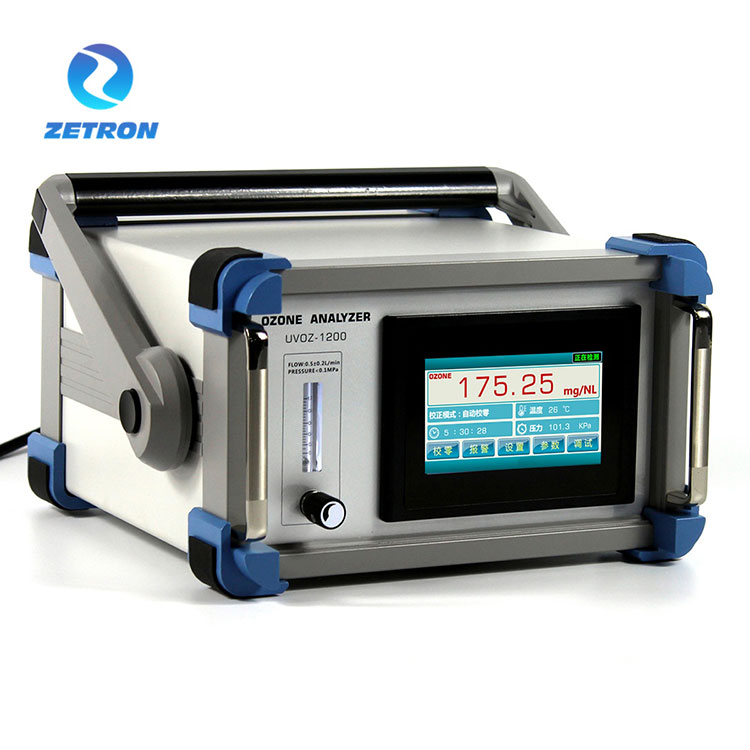

UV -ózon -detektor

Általános leírás

Az UV ózon-detektor egy mikroprocesszor alapú kettős gerenda-fotométer (UV 254 nm) az ózontartalom mérésére a levegőben vagy az oxigénben.

Az ózontartalom értékeléséhez a minta -gáztáji detektor méri az UV -sugárzást a mérési csatornában, az UV -sugárzást a referenciacsatornában, a hőmérsékletet és a nyomást a kóvetten.

Az ózon analizátor érintőképernyő-üzemeltetési interfésze van, amely a valós idejű ózonkoncentrációt mutatja. És az érintőképernyő a nyomás és a hőmérséklet kompenzációs kijelzője is. A magas koncentrációs (g/nm3) tartományhoz az áramlás bemenete funkciója, amely valós időben megjelenítheti az ózongenerátor kimenetét. Az alapkomponens a hosszú élettartamú UV-fényrendszert alkalmazza a magas fényátviteli kvarcral, hogy megakadályozzák a nulla sodródást a detektálási pontosság befolyásolásában. Nem kell bezárni az ózon -bemenetet nullázáskor, hogy a berendezés folyamatosan 24 órát tudjon futtatni.

Az ózonkoncentráció az ózon (%tömeg/tömeg), az ózon grammánkénti tömegében, normál köbméter minta (g/nm3) vagy PPMV (AQ: G/M3 vagy PPM) esetén az alfanumerikus kijelzőn jelenik meg. A koncentrációs egység működés közben megváltoztatható.

További módosítható paraméterek többek között:

Nyomáskijelző egység (KPA)

Riasztási paraméterek (magas/alacsony küszöb)

A hordozógáz jellege: levegő vagy oxigén (beleértve a PSA -t)

RS-485 interfész paraméterek

4-20 mA jel kimenet

Telepítési és energiacsatlakozás

A minta gázcsatlakozásához 6 x 4 mm -es PTFE csövet kell használni (amelyet kérésre nyújtunk). A mintagázt a minta gázszűrőn ("IN") kell csatlakoztatni. A koncentrációmérés időbeli késleltetése függ

a) A mintagáz áramlási sebessége,

b) A cső hossza az analizátorhoz,

c) A cső keresztmetszete (javasoljuk, hogy a csövek 6x4 mm, nem több!),

d) maga az analizátor időbeli késleltetése. Az ajánlott 0,2 - 1 l/perc közötti áramlási sebességnél 2–0,4 s lesz, 6 x 4 mm -es cső hossza 2 m.

A következő rajzok a lehetséges konfigurációkat mutatják:

Mintavételi módszer: Pozitív nyomásmintavétel;

A kijelző interfész: 4,3 hüvelykes érintőképernyő művelet interfész;

Tartalom interfész: ózonkoncentráció, hőmérséklet, nyomás;

Kiegészítő funkciók: Hőmérsékleti kompenzáció, nyomáskompenzáció;

Kijelző egység: g/nm3, mg/nl opcionális;

Megjelenítési felbontás: 0,01 g/nm3;

Gázáramlási sebesség: 0,5L ± 0,2L/perc;

Bemeneti nyomás: <0,1mPa;

Koncentrációs hiba: Legfeljebb 0,5% FS;

Lineáris hiba: Legfeljebb 0,5% FS;

Nulla sodródás: <± 0,3%. FS;

Reakcióidő: ≤ 1 másodperc;

Környezeti hőmérséklet: -30 ~ 80 ℃;

Pipeline interfész módszer: Gyors meghúzás (rozsdamentes acél);

Megkerülési mintavétel átmérője: φ 6 (6 mm * 4mm);

Kommunikációs módszer: RS-485;

Kimeneti mód: 4-20Ma (aktív);

Tápegység: 24 V DC;

Méret: 120 mm (magasság) × 160 mm (szélesség) × 60 mm mély;

Megjegyzés: 1 mg/l = 1g/m3 = 467ppm;

Ingyenes garancia: 24 hónap (a házigazda számára);

Szabványos konfiguráció: A korróziógátló áramlásmérő, az ózon kipufogó-pusztító, az ózon-szívó (por) szűrő.

Termékjellemzők:

Mérési jellemzők: Szabadalmaztatott technológia nulla pontú automatikus beállítási funkcióval, kettős út ultraibolya abszorpciós elv, külföldi hosszú élettartamú ultraibolya LED-es fényforrás, folyamatos működés, biztosítva a detektálási koncentráció stabilitását.

Tesztelési módszer: kettős út UV abszorpciós módszer, hosszú élettartamú fényforrásrendszer, nagy mérési pontosság.

Mérési alapelv: A Lambert sörről szóló törvény szerint pontos méréseket végeznek a fotometrikus abszorpció elvén keresztül.

Fényforrásrendszer: idegen hosszú élettartamú ultraibolya fényforrásrendszer (ultraibolya LED-es fényforrás lencsével), 2 éves ingyenes garanciával.

Használat: Javasoljuk, hogy telepítse és használja be beltéri, vízálló repülési dugókkal felszerelve.

Könnyű medencarendszer: különálló könnyű medence -technológia, szivárgásmentes, nagynyomású ellenállás és ellenállás a nagy áramlású mintavételi gáz ütéssel.

Intelligens kompenzáció: beépített hőmérsékleti és nyomáskompenzáció és kijelző, automata

A szerkezet

A kijelző és a kijelző képernyője

Teljesítmény bemenet, jel kimenet, ózon bemeneti nyílás, ózonkiadó

Teljesítmény -bemenet:

A jelzőterminál kimenete:

A kapcsolat és a folyamat

UV -ózon -detektor, párhuzamos ágmintavételi csatlakozási diagram

(MEGJEGYZÉS: Javasoljuk, hogy használja ezt a csatlakozási folyamatot, külön mintavételt és kimerítse a légkört az ózon kipufogógáz -megsemmisítő készülékén történő áthaladás után.)

UV ózon -detektor, sorozat mintavételi csatlakozási diagram

(Megjegyzés: A csatlakozási folyamat használatakor fontos megjegyezni, hogy az ózongenerátor kimeneti csővezetékének nyomása stabilnak kell lennie. A beépített nyomásadó kompenzációja az észlelt ózonkoncentráció értékét egy bizonyos tartományon belül ingadozik.)

Modell: UV -ózon -detektor

Mérési tartomány: 0-300G/NM3

Opcionális tartomány: 0-300G/NM3, 0-100G/NM3, 0-50G/NM3;

Fényforrás élettartama: körülbelül 30000-50000 óra;
