Falra szerelhető ózonelemző

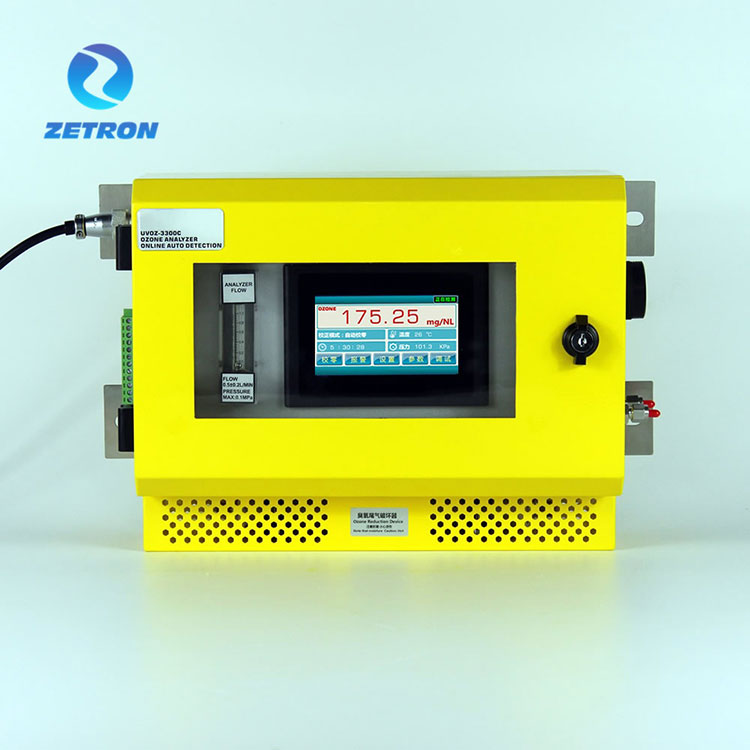

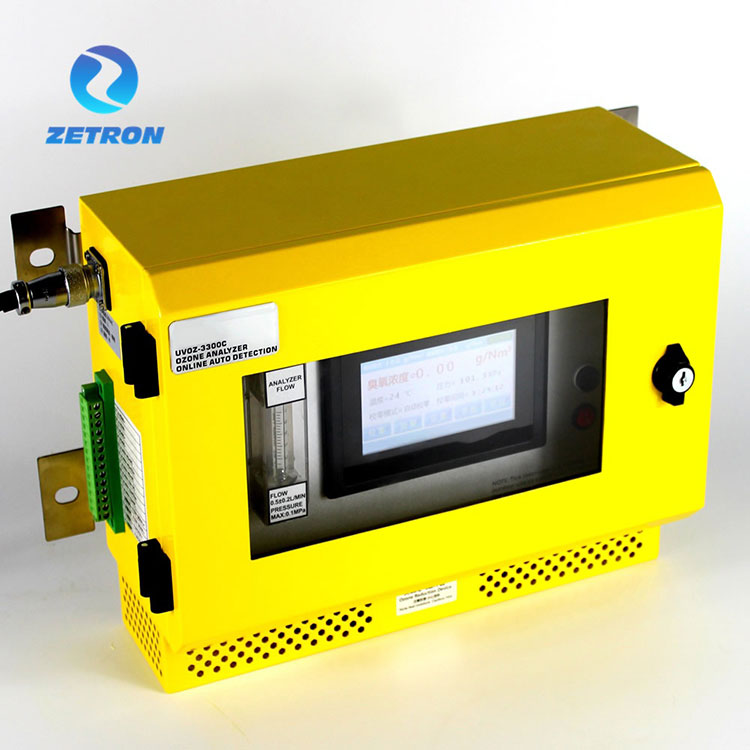

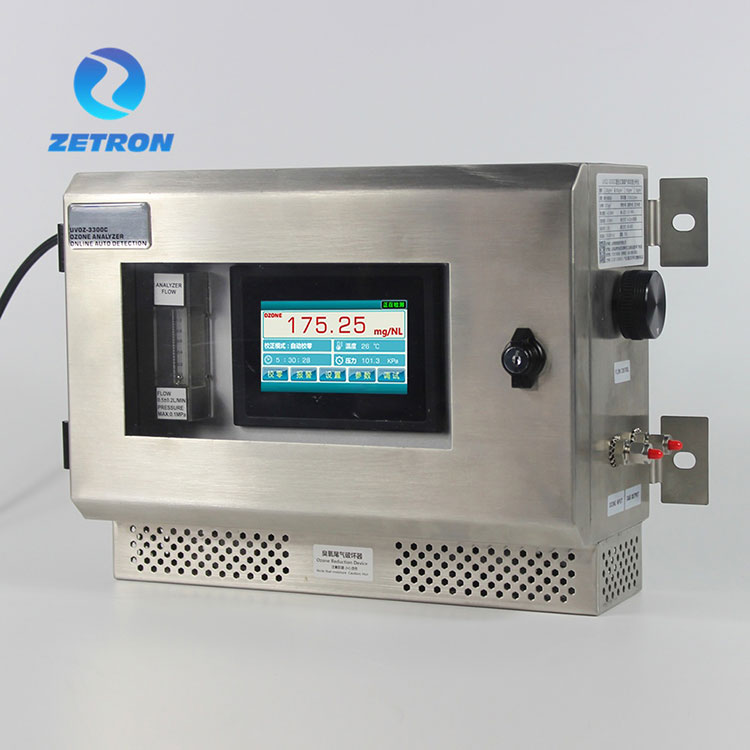

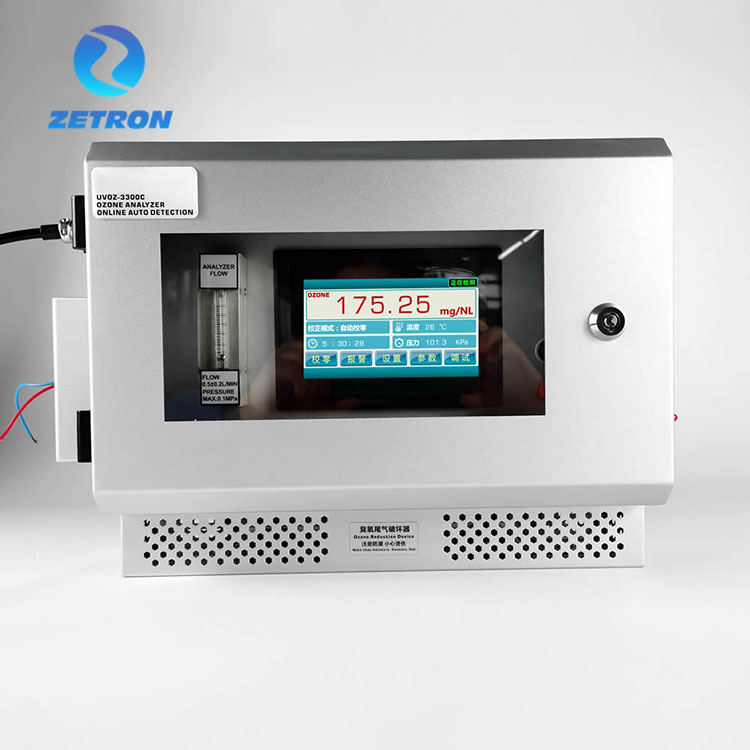

MIC500-OZ Falra szerelhető ózonelemző

A Lambert Bill törvénye alapján az analizátor az UV-elnyelés előtti és utáni fényjel intenzitásváltozásának mérésével számítja ki az aktuális ózonkoncentrációt. A berendezés a fejlett kettős UV-fényforrás rendszert alkalmazza a lámpacső intelligens vezérlőrendszerével és a szeparált fotocellás technológiával, amely lehetővé teszi, hogy az analizátor a szivárgásmentesség, a mintavételezés és a nagynyomású gázok elhárítása.

A falra szerelhető ózonelemző érintőképernyős kezelőfelülettel rendelkezik, amely valós idejű ózonkoncentrációt mutat. És az érintőképernyő nyomás- és hőmérséklet-kompenzációs kijelzővel is rendelkezik. A nagy koncentrációjú (g/Nm3) tartományban áramlási bemenet funkcióval rendelkezik, amely valós időben képes megjeleníteni az ózongenerátor teljesítményét. Az alapkomponens hosszú élettartamú UV-fényrendszert alkalmaz nagy fényáteresztő képességű kvarccal, hogy megakadályozza, hogy a nulla eltolódás befolyásolja az észlelési pontosságot. Nincs szükség az ózonbevitel lezárására nullázáskor, hogy a berendezés 24 órán keresztül folyamatosan működjön.

Az ózonkoncentráció az ózon tömegszázalékában (%wt/wt), vagy gramm ózonban, normál köbméter mintagázban (g/Nm3) jelenik meg az alfanumerikus kijelzőn. A koncentráció mértékegysége működés közben változtatható.

További módosítható paraméterek többek között:

A nyomás mértékegysége (kPa)

Riasztási paraméterek (magas/alacsony küszöb)

A vivőgáz jellege: levegő vagy oxigén (beleértve a PSA-t is)

RS-485 interfész paraméterei

4-20MA jelkimenet

Opcionális hatótávolság és munkamód

 Műszaki jellemzők

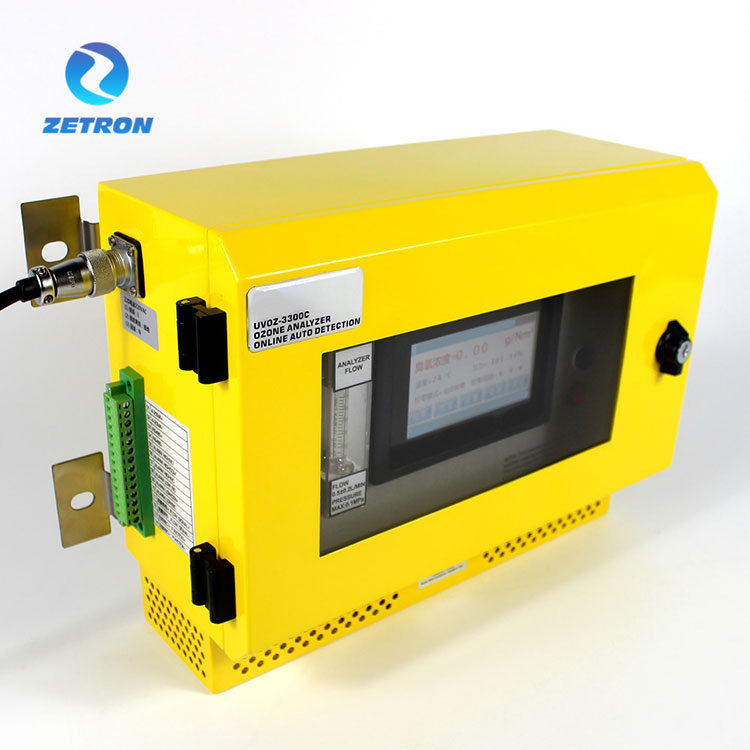

A szerkezet

TÁP BEMENET:

RIASZTÁS EGYEDI KIMENET

EGYEDI KIMENET

A kapcsolat és a folyamat

ózon analizátor aktív nyomás mintavételi folyamat diagram

Használati utasítás

【1】.Használati állapot

Ezt az analizátort beltéri telepítéshez és üzemeltetéshez használják. Javasolt 5 percig előmelegíteni, majd egyszer nullázni. 24 órán keresztül online használható. Használat közben ügyeljen az áramellátás és a környezet biztonságára. UV LED fényforrás-figyelő rendszerrel van felszerelve, és a rendszer a fényforrás fényerejének megfelelően lesz beállítva. Ha nulla eltérés ózon nélkül, manuálisan nullázhatja a tisztítást. Esetenként nulla eltérés fordul elő, ami figyelmen kívül hagyható.

【2】 A figyelmeztetések

①Ezt az ózonelemzőt beltéri használatra használják, és a környezetet szellőztetetten, szárazon kell tartani, más korrozív gázok nélkül. Különösen, ha a környezetben ammónia, hidrogén-klorid, hidrogén-szulfid és egyéb gázok vannak, időben meg kell védeni a korróziótól. Az ilyen állapot okozta problémák nem tartoznak az ingyenes garancia körébe.

② A tiszta és száraz ózongázt garantálni kell. Szükség esetén mérje fel az ózongáz koncentrációját nedves helyeken vagy olajjal, porral, szűrőket (füstgázszűrőket) és páramentesítőket (elektronikus kondenzátorokat) kell beépíteni a műszer bemenetére. Ellenkező esetben a jelen állapot által okozott problémák nem tartoznak az ingyenes garancia hatálya alá.

③ Szigorúan tilos a kipufogógáz-romboló kimenetét a fővezetékhez csatlakoztatni, és a kipufogógázt ki kell üríteni vagy meg kell semmisíteni.

④Ha a műszert hosszabb ideig nem használják, a fűtőtestet rendszeresen villamosítani kell, és nedvesség ellen tárolni kell.

⑤ A kipufogógáz-romboló működőképes állapotban lelkes lesz, szigorúan tilos kézzel érinteni. Ügyeljen arra, hogy a kipufogógáz romboló érvénytelen lesz, ha hosszú ideig nedvességszigetelésben van. Ha ózongáz túlcsordulást észlel a kimenetnél, kérjük, lépjen kapcsolatba a gyártóval a csere érdekében.

⑥ A bemeneti csatlakozócsőnek PTFE anyagot kell használnia.

⑦ A gyártó légszűrője csak a porrészecskéket képes kiszűrni. Ha a felhasználónak az ózongázt olajköddel, vízköddel és más közegekkel kell észlelnie, kérjük, időben lépjen kapcsolatba a gyártóval az előkezelő berendezés testreszabása érdekében.

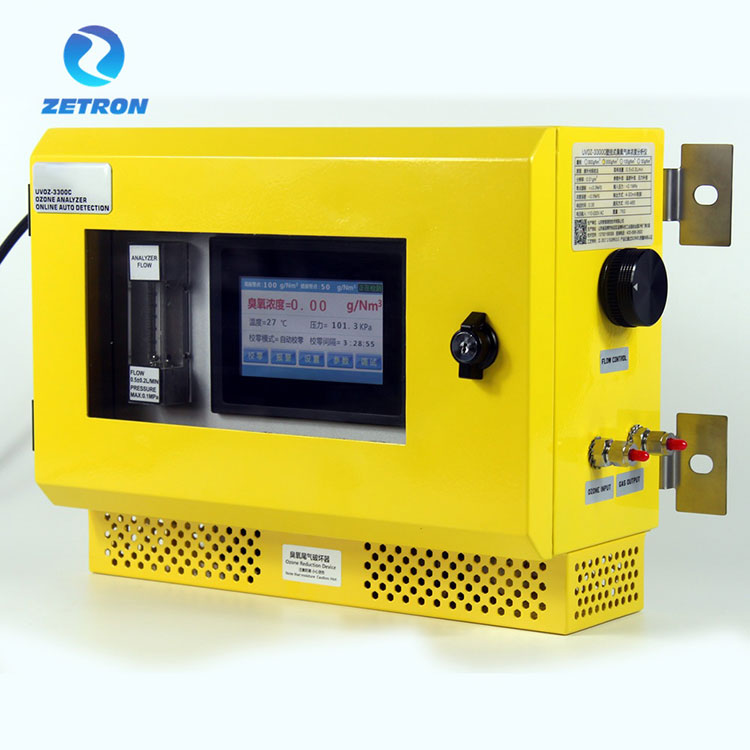

C. Kezelőfelület

(nagy koncentráció 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3)

fő interfész-normál kijelző funkció

A főképernyő jobb alsó sarkában a „Working”, „calibration” és „error” felirat jelenik meg.

●MŰKÖDÉS: futtassa a teszt állapotát

●NULLÁZÁS: a műszer nulla kalibrálási üzemmódban van

●ERROR: ózonelemző hiba. Kérjük, időben lépjen kapcsolatba a gyártóval.

●LOADING: A műszer bekapcsolása után a forró gép megjeleníti a betöltés állapotát

Nullázás menü

A felhasználók a helyzetnek megfelelően választhatnak a "kézi nulla kalibrálás" és az "automatikus nulla kalibrálás" módok között.

Az automatikus nulla kalibrálási időközt a felhasználók igényeik szerint állíthatják be.

Ha az ózonkoncentráció értéke ≥100g/Nm3, a gyártó 24-96 órás automatikus nulla kalibrálási időt javasol.

Az ózonkoncentráció ≤100g/Nm3 észlelésekor a gyártó 8-12 órás automatikus nulla kalibrációs időt javasol.

A „Manual Zero Calibration Once” (Kézi nulla kalibrálás egyszer) gomb, ha megnyomják, nulla kalibrálási műveletet hajt végre az ózongáz koncentráció-elemzőn.

Jelzés menü

A felhasználók helyzetüknek megfelelően beállíthatnak "magas riasztási pontokat" és "alacsony riasztási pontokat". A készülék két készlet relé kimenettel rendelkezik, a felhasználók két készlet NO, COM, NC relé jelet csatlakoztathatnak.

Reléjelek használatakor meg kell jegyezni, hogy a reléjeleknek legfeljebb 24 V-os egyenáramú tápellátásnak kell lenniük. Próbálja meg elkerülni a 220 VAC feszültségű reléjelekhez való közvetlen hozzáférést.

Beállítás menü

a. A felhasználók beállíthatják a "hőmérséklet-kompenzációt", hogy az értékeket a "nyitott" és "zárt" helyekre hozzon létre, amelyek ózonkoncentráció-számítással történik.

b. A felhasználók beállíthatják a "nyomáskompenzációt", hogy az értékeket a "nyitott" és a "zárás" helyekre hozzon létre, amelyek ózonkoncentráció-számításokkal rendelkeznek. Ez a műszeres nyomástávadó támogatja a szivattyúzási mintavételt és az aktív nyomáskompenzációt.

c. A felhasználók az alábbiak szerint választhatják ki az egységet a helyzetnek megfelelően:

További magyarázat:

A g/Nm3 és g/m3 NTP mértékegységei az ózonkoncentrációt jelentik standard hőmérsékleten (valószínűleg 20 ℃) ​​és a standard nyomást (101,325 KPa).g/m3 NTP

(NTP – normál hőmérséklet és nyomás, STP – normál hőmérséklet és nyomás)

A g/Nm3 a nemzetközi kifejezés kifejezése. A kijelző a nemzetközi gyakorlatot követi, és a g/Nm3 koncentráció kifejezési módot alkalmazza.

ADAT menü

Tekintse meg a paramétermenü főképernyőjét.

A paramétermenü adatértékei megegyeznek azokkal a paraméterjelzőkkel, amelyeket a gyártó műszaki személyzete használ az ózonelemző teljesítményének értékelésére. Ez a paraméteroldal a kétutas ultraibolya abszorpciós ózonelemző különféle paramétereit jeleníti meg, amelyek segítségével megállapítható, hogy az ózonelemző normál észlelési és megjelenítési állapotban van-e.

●UVLED-R: a reakció az UV fényforrás a gáz fényintenzitási paramétereinek hiányában.

●UVLED-M: az UV fényforrás fényintenzitási paramétere, miután áthaladt az érzékelőkamrán (fénycellán).

● A DATA-ZERO és a DATA-ABSR az ózonelemző által a Bill Lambert törvény és a programalgoritmus szerint kapott paraméteradatok értékei.

A rendszer állapota: "NORMÁL" és "HIBA" képes megítélni, hogy az ózonelemző megfelelően működik-e a műszerparaméterek számítása szerint.

●A LED-érték a felhasználó azon képessége, hogy újrakalibrálja az ózongázkoncentráció-érzékelő adatait az aktuális koncentráció változásai alapján.

A referenciaarány az aktuális ultraibolya LED-fényforrás intenzitását tükrözi, amikor az nem volt kitéve gáznak.

A referenciaérték az ultraibolya LED-fényforrás megvilágítási intenzitásának paraméterét tükrözi anélkül, hogy a nulla kalibrálás során gázon haladna át.

Automatikus beállítási funkció: A műszer háttere rögzíti az ultraibolya LED fényerejét (referenciaértékét) a nulla kalibrálás során. Amikor az ultraibolya LED fényereje eltér, a rendszer automatikusan korrigálja az ultraibolya LED fényerejét, így az ózongázkoncentráció-érzékelő nullpontja automatikusan beállítható egy bizonyos tartományon belül, hatékonyan elkerülve a nullapont eltérését.

Hibakeresés menü

A hibakeresési mód menüje az alapbeállítások és a paraméterek beállítására szolgál. A felhasználók nem próbálnak belépni a jelszó menübe, amikor a jelszóhiba elér egy bizonyos időt, a műszer automatikusan kék képernyővel záródik.

Ez a működési háttér interfész és beállítások módosíthatják és módosíthatják az ózonelemző paramétereit, például "koncentrációs együttható", "UV lámpa fényereje", "4-20 mA érték", "hőmérséklet", "nyomás", "fotoelektromos vevő paraméterei", "korrekciós érték", "visszatérés nulla értékre".

【4】 Kommunikációs utasítások

●4-20MA szingális kimenet

A 4-20MA jelkimenet aktív kimenet. A felhasználók közvetlenül hozzáférhetnek az adatgyűjtő berendezésekhez, például egy chipes számítógéphez vagy PLC-hez. Soha ne töltsön feszültséget a 4-20MA jelportra.

●RS-485 kommunikáció (Kiválasztási funkció)

MEGJEGYZÉS: Cím beállítása az érintőképernyőn!

●RS-485 kommunikáció (Kiválasztási funkció)

Kommunikációs mód: Modbus-RTU(RS－485)；

Kommunikációs paraméterek: 9600, 8, N, 1

Adatformátum: hexadecimális fogadás, hexadecimális küldés

Olvassa be a regiszterértéket:

Adatok visszaküldése

Regisztráció írása:

Visszatérési érték:

7. A karbantartás

Normál használat esetén a tényleges élettartam a helyszín környezetétől függ. Az analizátor kalibrálása 18 havonta javasolt gyárilag (a kalibrálás ingyenes, a visszaküldési és szállítási költség a felhasználót terheli). Kíméletlen környezetben javasolt az érzékelőt 12 havonta egyszer kalibrálni a tesztadatok érvényességének biztosítása érdekében. A következő karbantartási elemek:

(1) Van-e szivárgás a szívórendszerben; nem kopott-e a gázcsatlakozó cső; hogy a csatlakozó rögzítve van-e.

(2) A tápvezeték és az aljzat nem lazul meg vagy szakad meg.

(3) Van-e szivárgás az analizátor belsejében, érezheti-e az ózongáz szagát.

(4) Egyéb abnormális probléma.

Ha a fenti problémák bármelyike ​​előfordul, kérjük, a lehető leghamarabb értesítse a gyártót.

8. A figyelmeztetések

V. Szigorúan tilos a berendezést szétszerelni és összeszerelni. A címkéket használat közben sértetlen állapotban kell tartani, különben nincs garancia.

B. A karbantartást szakemberrel kell végezni.

C. Ne szerelje szét önkényesen, és kerülje a szükségtelen károsodást a berendezés kinyitásakor.

D. Tartsa tisztán a berendezést, ne érintse meg kemény tárggyal a képernyőt, nehogy megkarcolódjon.

E. Kapcsolja ki az áramellátást, és akadályozza meg a nedvességet, ha a berendezés közel van.

F. Rendellenes helyzet esetén azonnal kapcsolja ki az áramellátást és kapcsolja ki a gázforrást, és időben forduljon a gyártóhoz.

9. A tárolás

A műszert jól szellőző, száraz és nem korrozív környezetben kell tárolni, ahol a környezeti hőmérséklet –10℃～＋40℃，, a relatív páratartalom nem haladhatja meg a 80%-ot. A mintavételi gáz relatív páratartalma nem haladja meg a 80%-ot, és a gáz hőmérséklete –50℃～–80℃ legyen.

10.Érvényességi idő

A termék élettartama az elektronikus eszköz öregedési fokától függ. Az elöregedett elektronikus eszköz cseréje után a termék normál módon használható.

Teszt tartomány:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000 ppm
Kijelző felbontása:	□0,01g/m   megjegyzés: 1mg/L=1g/m3=467ppm
Kijelző egység:	□g/Nm3  □mg/NL   □%WT
Mintavételi módszer:	□aktív nyomásmintavétel  □szivattyúzási mintavétel
Tartalom interfész:	□ózonkoncentráció   □hőmérséklet-kompenzáció
	□nyomás kompenzáció
Élet fényforrás:	Körülbelül 30000-50000 óra
Kijelző felület:	4,3 hüvelykes érintőképernyős kezelőfelület
Kiegészítő funkció:	hőmérséklet és nyomás kompenzáció
Mintavételi folyamat:	0,5L±0,2L/perc
Bemeneti nyomás:	<0,1 MPa
Koncentrációs hiba:	< 0,3% FS
Vonaleltérés:	< 0,2% FS
Nulla sodródás:	<±0,3%.FS
Válaszidő:	a jel 0,03 S, a jelzés 0,3 S.
Környezeti hőmérséklet:	-20-50 ℃；
Sorozatos csatlakozás mintavételi kalibere:	A mintavétel megkerüléseΦ6 (6*4 mm-es, gyorsan csavarható interfész) A mintavétel megkerüléseΦ8 (8*6 mm-es, gyorsan csavarható interfész)
Kommunikációs mód:	RS-485
Kimeneti mód:	4-20mA
Relé jel:	Magas riasztás, alacsony riasztás
Tápegység:	AC 110-220V；

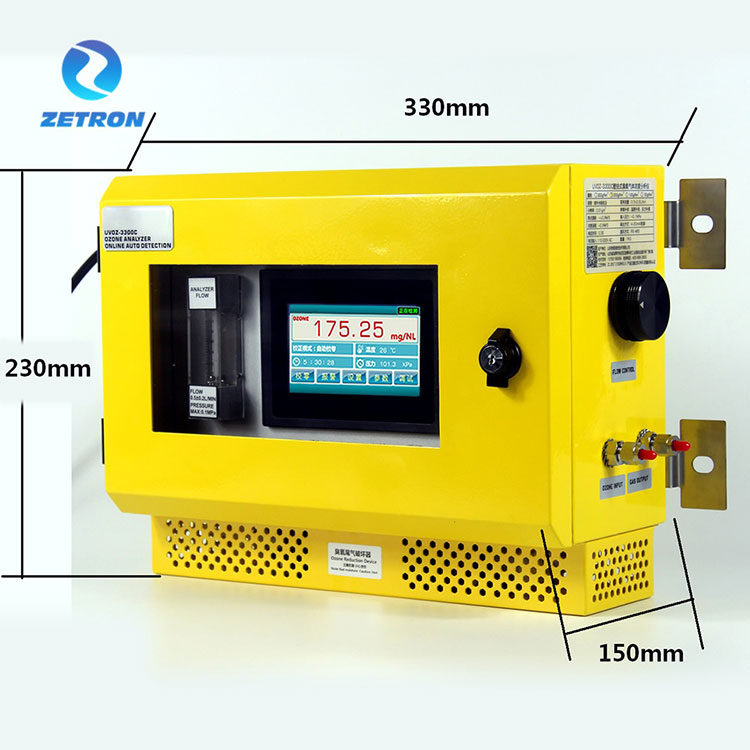

Dimenzió:	230 mm (magasság) × 330 mm (szélesség) × 150 mm (mélység)
Standard konfiguráció:	□Antiszeptikus áramlásmérő     □szűrő   □Ózon véggázromboló  □ mintavevő szivattyú
