Hordozható sűrített levegő tisztasági elemző

Az S600 hordozható sűrítettlevegő-tisztaság-elemző átfogó megoldást kínál a harmatpont, a részecske- és az olajgőzszint mérésére, összhangban az ISO 8573-1 szabványokkal. A legújabb szenzortechnológiát és szoftvervezérelt méréseket kihasználva ez a készülék a mérési folyamatot egy hordozható, érintőképernyővel vezérelt többfunkciós eszközzé teszi. Az S600 segítségével a sűrített levegő minőségi mérési auditja a hagyományos módszerekhez képest jelentősen felgyorsul, köszönhetően hatékony beállításának és intuitív működésének. Mondjon búcsút az időigényes eljárásoknak, és üdvözölje a gyors és pontos értékeléseket az S600-zal.

Modell:S600

Kérdés küldése

Sűrített levegő minőségi mérések az ISO 8573-1 szerint

Az olyan iparágakban, mint a gyógyszeripar és az élelmiszergyártás, a legmagasabb szintű sűrített levegő minőségét követelik meg a folyamatok és a termékek integritásának megőrzése érdekében. A sűrített levegő minőségének rendszeres ellenőrzése az olyan szabványoknak megfelelően, mint az ISO 8573-1, elengedhetetlen a biztonság és a szigorú ipari követelmények teljesítése érdekében. A levegő minőségének szorgalmas figyelemmel kísérésével csökkenthető a lehetséges termelési leállás, és növelhető a rendszer megbízhatósága, hozzájárulva a zavartalan működéshez és az optimalizált termelékenységhez.

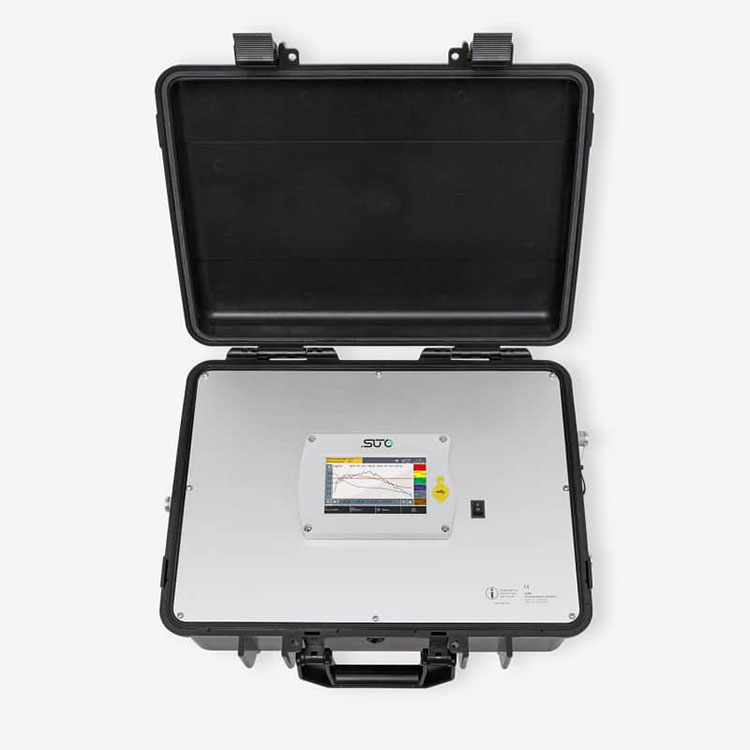

Helyszíni mérések a nagy rugalmasság érdekében

Tapasztalja meg a sűrített levegő minőségének felügyeletének forradalmát az S600 felügyeleti megoldással, elvetve az elavult módszereket a szoftvervezérelt mérések helyett a páratlan rugalmasság és pontosság érdekében. A vibráló 5 hüvelykes érintőképernyővel könnyedén vezérelheti és figyelheti az összes adatot közvetlenül a mérési helyen. A teljes csomag kényelmesen elhelyezhető egy hordozható tokban, melynek mérete 45 x 38,1 x 19,05 cm, így biztosítva a könnyű szállítást bármely helyre. Mondjon búcsút a nehézkes beállításoknak, és fogadja el az S600 kényelmét és hatékonyságát minden sűrítettlevegő-felügyeleti igényéhez.

5 az 1-ben mérőeszköz

Az S600 hordozható sűrített levegő tisztasági analizátor nagy pontossággal méri a harmatpontot/páratartalmat, a részecskeszámot, a hőmérsékletet, a nyomást és az olajgőzt egy készülékben. Az integrált adatrögzítővel ezeknek a paramétereknek az adatrögzítése a további adatelemzés érdekében még soha nem volt ilyen egyszerű.

A legújabb lézeres detektálási technológiának köszönhetően 0,1 < d ≤ 0,5 µm, 0,5 < d ≤ 1,0 µm, 1,0 < d ≤ 5,0 µm részecskemérés lehetséges. A mérési módszerek megfelelnek az ISO 8573-4 szabvány követelményeinek (az izokinetikus mintavevő készülékkel együtt). Számlálási hatékonyság az ISO 21501-4 szerint 30…70% d> 0,1 µm, 90… 110% od d>= 0,3 µm.
Az olajgőz mérését 0,001 bisz 5000 mg/m³-től a legmodernebb fotoionizációs detektor (PID) biztosítja önkalibrálással. A mérési tartomány az ISO 8573-1 1. osztálytól 5. osztályig terjedő szabvány szerint, nagy pontossággal (a leolvasás 5%-a ± 0,003 mg/m3 pontossággal) mérhető.
Nyomásmérés a legújabb érzékelőtechnológiával, amely fontos további minőségi adatokat szolgáltat a sűrített levegős rendszerről.

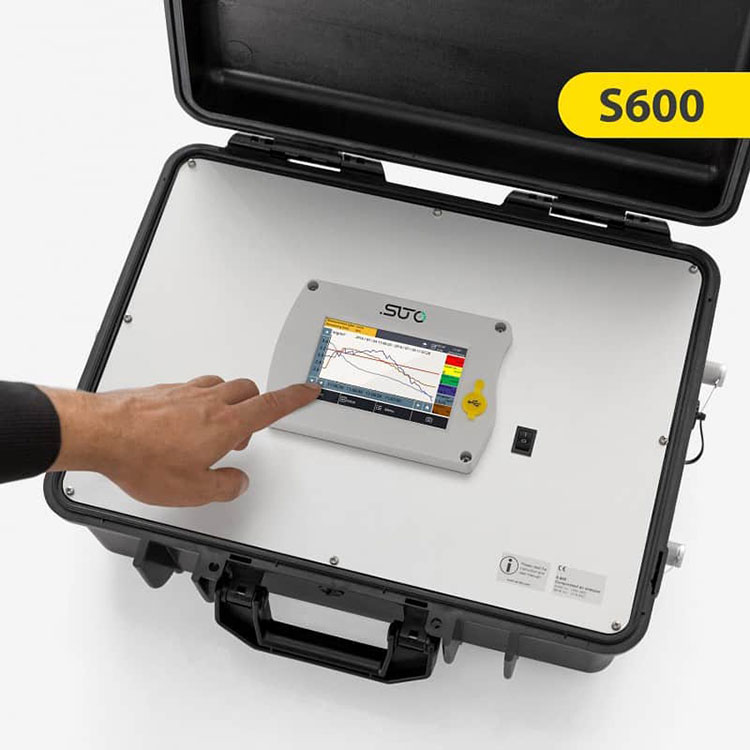

Az integrált adatgyűjtő az összes csatornát párhuzamosan rögzíti későbbi elemzés céljából. Az 5 hüvelykes érintőképernyő lehetővé teszi, hogy a helyszínen kommunikáljon a készülékkel. Az eszköz kezeléséhez nincs szükség PC-re.

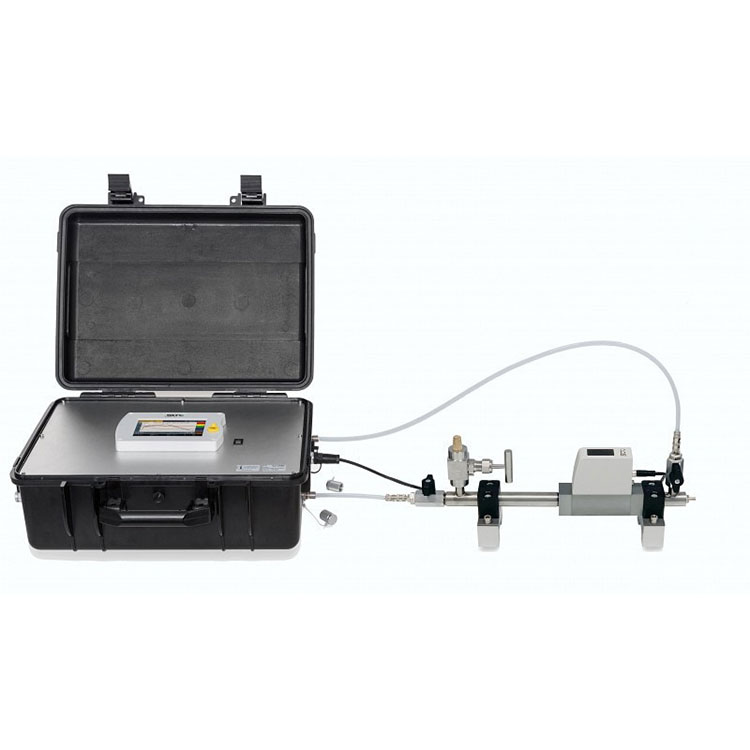

ISO 8573-4 izokinetikus mintavevő eszköz

Az ISO 8573 szerinti részecskeméréshez izokinetikus mintavevő csövet terveztek. Ez az opcionális berendezés lehetővé teszi a részecskemérés levegőáramlásának monitorozását és beállítását a helyes izokinetikai mintavétel biztosítása érdekében.

Hatékony jelentések készítése sűrített levegős ellenőrzésekhez

Az S600 hordozható sűrítettlevegő-tisztaság-elemzővel a felhasználók közvetlenül a helyszínen készíthetnek hatékony PDF jelentéseket. A jelentések az ISO 8573 szabvány ajánlásait követik. Az ügyfelekkel kapcsolatos adatok, valamint a szolgáltató adatai a képernyőn rögzíthetők, így még könnyebbé válik az auditok elvégzése és az értelmes jelentések elkészítése. A készüléken lévő bármely felvételből PDF-jelentések készíthetők, amelyeket menet közben átmásolunk egy csatlakoztatott USB-meghajtóra, hogy közvetlenül kinyomtassuk őket.

Opcionális 4G/LTE távoli kapcsolat

Az S600 burkolatán kívüli 4G dongle csatlakozáshoz szükséges USB-port integrálásával a hordozható eszközök zökkenőmentesen csatlakozhatnak az S4A szoftverhez, és távolról is felügyelhetők, így nincs szükség WiFi kapcsolatra. Az USB 4G dongle opcionális funkcióként szolgál, amely az S600-zal együtt rendelhető, vagy később frissíthető. Ennek az innovatív funkciónak a használatához SIM-kártya szükséges, amely könnyű hozzáférést biztosít a távfelügyeleti funkciókhoz a hagyományos csatlakozási módszerek korlátai nélkül.

MÉRÉS
Részecskekoncentráció
Pontosság	Számlálási hatékonyság szerint ISO 21501-4 30 ... 70 %-a d > 0,1 μm 90 ... 110 %-a d ≥ 0,3 μm
Választható egységek	cn/m³, cn/ft³
Mérési tartomány	0,1 < d ≤ 0,5 μm 0,5 < d ≤ 1,0 μm 1,0 < d ≤ 5,0 μm 5,0 μm < d
Érzékelő	Lézeres optikai részecskeszámláló
Mintavételi gyakoriság	1 perc.
Áramlási sebesség	2,83 l/perc
Nyomás Harmatpont
Pontosság	± 1 °C Td (0 ... 20 °C Td) ± 2 °C Td (-70 ... 0 °C Td) ± 3 °C Td (-100 ... -70 °C Td)
Választható egységek	°C, °F
Mérési tartomány	-100 ... +20 °C Td
Érzékelő	QCM + polimer
Válaszidő (t90)	-20 °C Td -> -60 °C Td = < 240 mp -60 °C Td -> -20 °C Td = < 30 mp @ 4 l/perc
Olaj gőz
Pontosság	az érték 5 %-a +/- 0,003 mg/m³
Észlelési határ	0,003 mg/m³
Felbontás	0,001 mg/m³
Választható egységek	mg/m³
Mérési tartomány	0,001 ... 5,000 mg/m³
Érzékelő	PID (fotoionizációs detektor)
UV lámpa élettartama	1 év vagy 6000 munkaóra, attól függően, hogy melyik következik be előbb
Mintavételi gyakoriság	1 perc.
Nyomás
Pontosság	0,5 % FS
Mérési tartomány	0,1 ... 1,6 MPa (g)
Érzékelő	Piezo rezisztív érzékelő
Hőfok
Pontosság	± 0,3 °C
Mérési tartomány	-30 ... +70 °C
Érzékelő	Pt100
Referencia feltételek
Választható feltételek	ISO1217 20 °C 1000 mbar

JEL-INTERFÉSZ ÉS ELLÁTÁS
Terepi busz
Jegyzőkönyv	Modbus/TCP
Frissítési arány	1 perc.
Tápegység
Feszültségellátás	Hálózati adapter (AC/DC) Bemenet: 100 ... 240 VAC, 50/60 Hz, 1,4 A Kimenet: 24 VDC, 2,5 A, 60 W max.
A jelenlegi felhasználás	1,4 A
Felület
USB	USB Micro OTG támogatással
LTE/4G USB	USB port 4G/LTE modemhez

ÁLTALÁNOS ADATOK
Konfiguráció
Mások	Az eszköz előre konfigurálva érkezik A konfigurálás a következőn keresztül végezhető el képernyő-érintés
Kijelző
Integrált	Érintőképernyő, Méret: 5", Felbontás: 800 x 480 px
Adatgyűjtő
Tárolás	Akár 3 millió rögzített adatkészlet (egyenként 10 csatorna)
Jelentés	Integrált jelentéskészítő PDF exportálás
Anyag
Folyamat kapcsolat	Sárgaréz nikkelezett, FKM
Ház	PC + ABS, Al ötvözet
Vegyes
Elektromos kapcsolat	2 tűs, nyomó-húzó aljzat
Védelmi osztály	IP54 (fedél zárva)
Jóváhagyások	IEC 61326-1
Folyamat kapcsolat	Mikro gyorscsatlakozó, tele átvezető, férfi (1,5 m-es tömlővel csatolás tartalmazza)
Súly	9,8 kg
Üzemeltetési feltételek
Közepes	Sűrített levegő, nitrogén N2, szén-dioxid CO₂ (szoftverbeállítás)
Közepes minőség	ISO 8573-1: 4.4.4 vagy jobb
Medium temperature	0 ... + 40 °C
Közepes páratartalom	Közepes páratartalom < 40 % rH,
nincs páralecsapódás	-30...70 °C
Üzemi nyomás	0,3 ... 1,5 MPa (g)
Környezeti hőmérséklet	0 ... +50 °C
Környezeti páratartalom	0...90% rH
Tárolási hőmérséklet	-10 ... + 70 °C
Szállítási hőmérséklet	-10 ... + 70 °C

MÉRÉS
Mérőegység	Mérőegység Mintavevő cső integrált izokinetikus mintavevő csővel, áramlásszabályozás és vezérlés integrált áramlásérzékelővel, részecskeméréshez az ISO 8573-4 szerint
Áramlásmérő egység	Termikus tömegáram-mérő (csak izokinetikus áramlási beállításhoz, rendszeráramlásmérés nélkül)
Érzékelő	Termikus tömegáram-érzékelő
Pontosság	3 % o. RDG

JEL-INTERFÉSZ ÉS ELLÁTÁS
Kapcsolat	Kommunikáció az S600-hoz (kábel tartozék)
Frissítési arány	1 perc.
