Ez a Zetron beszállító mikrolézeres gáztávmérője egy lézerabszorpciós spektroszkópiai technológián alapuló eszköz, amely lehetővé teszi a földgázkoncentráció érintésmentes mérését. Gyakran használják földgáz töltőállomásokon, városi gázvizsgálatokon és egyéb alkalmakkor.

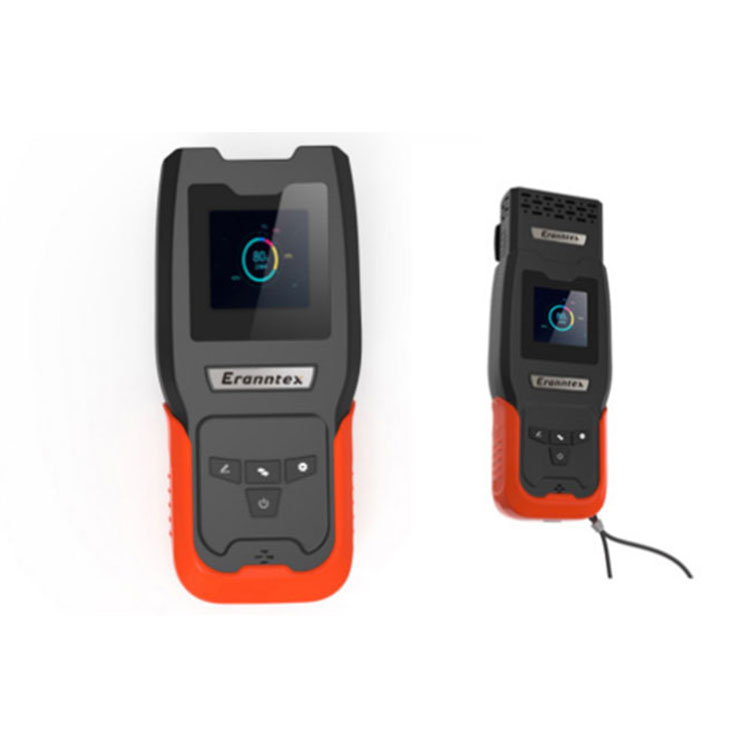

Mikrolézeres gáztávmérő (alkalmazható modell: MS104K-TDLAS)
Ez a Zetron gyártó Micro lézeres gáztelemétere egy lézerabszorpciós spektroszkópiai technológián alapuló készülék, amely lehetővé teszi a földgázkoncentráció érintésmentes mérését. Gyakran használják földgáz töltőállomásokon, városi gázvizsgálatokon és egyéb alkalmakkor.
Ennek a terméknek a végrehajtási szabványai a következők:
GB3836. 1-2010 "Robbanásveszélyes légkör 1. rész: Általános követelmények a berendezésekre"
GB3836.4-2010 "Robbanásveszélyes légkör, 4. rész: Gyújtószikramentes "i"-vel védett berendezések"
Jellemzők:
A miniatűr kialakítás rendkívül integrált mikroszerkezeti kialakítást alkalmaz, amely kis méretű, könnyű és zsebben is elhelyezhető.
A többfunkciós bővítés magában foglalja az opcionális Bluetooth funkciót, az integrált távolságmérési funkciót és a levegőgyűjtő elszívó érzékelő funkciót. Működési környezeti feltételek
Légköri nyomás: (70~116) kPa
Környezeti hőmérséklet: (-20~ +50)C
Relatív páratartalom: ≤95 %RH (+25C)
a környezetre gyakorolt hatás
A mikrolézeres gáztávmérő működése nem okozhat káros interferenciát.
A termék működését nem befolyásolja külső interferencia, sőt bizonyos mértékig rossz interferencia sem.
termék súlya
Egységsúly: 0,25 kg nettó tömeg)
Szállítási súly: 1,0 kg (bruttó tömeg)
Kulcs leírása
Kezdőlap gomb: Tartsa lenyomva 2 másodpercig a telefon be- és kikapcsolásához.
Beállító gomb: Kattintson a fő felületre a riasztási érték beállításához.
Riasztási érték növelő kulcs:
A riasztási érték beállításánál kattintson egyszer, és a riasztási érték 50 ppm-el nő. mo
Riasztási érték csökkentő kulcs:
A riasztási érték beállításánál kattintson egyszer, és a riasztási érték 50 ppm-el csökken. mo
Utasítás
Nyissa ki az objektív fedelét
Nyissa el a lencsevédőt 90°-kal. Ügyeljen arra, hogy ne fordítsa el 90°-kal, különben károsíthatja a belső alkatrészeket.
6.2 Lézer be- és kikapcsolása
A teszt elindításakor nyomja meg a bekapcsológombot a gép bekapcsolásához. Ekkor az indikátorlézer be van kapcsolva és mindig be van kapcsolva, és az érzékelő lézer be van kapcsolva. 3-4 másodperces stabilizációs idő után megkezdhető a folyamatos tesztelés. Az észlelés leállításakor nyomja meg és tartsa lenyomva a bekapcsológombot a műszer kikapcsolásához. Ekkor a lézer ki van kapcsolva, és a műszer kikapcsolt állapotba kerül.
6.3 Indítsa el az észlelést
Érzékeléskor irányítsa a jelzőlézert a mérendő célpontra, és a kijelzőn megjelenik a metán integrált koncentrációja a mért területen, ppm·mo-ban.
Jegyzet:
A ppm.m az integrált koncentráció mértékegysége, és a metánkoncentráció és a szélesség szorzata. Közülük a ppm a gázkoncentráció mértékegysége, azaz a metán koncentrációját jelző "parts per million"; = a "méter" hosszúság mértékegysége, amely a mért légtömeg szélességét jelzi.

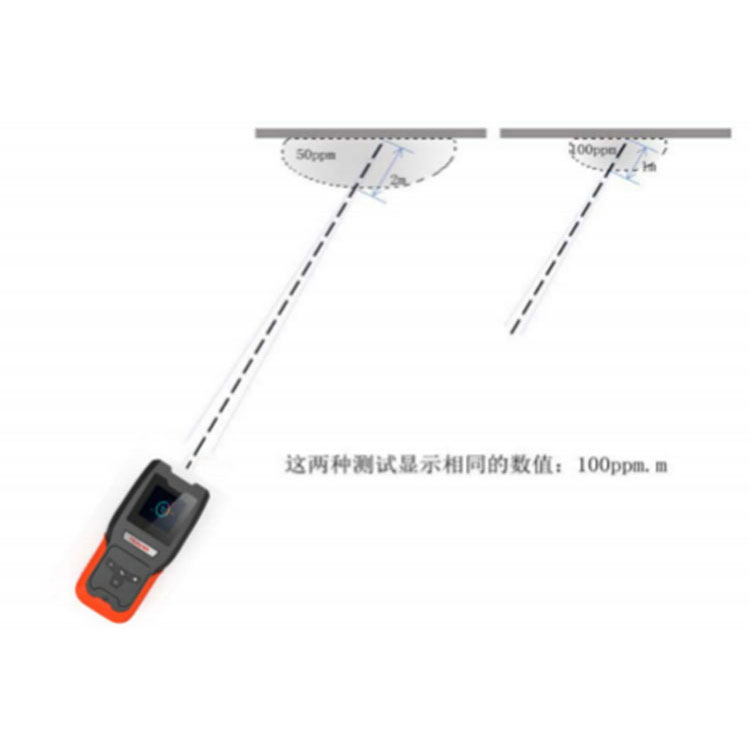

Példa: Az észlelés a mért célponttól 5 méterre történik. Ha a metán szivárgó levegőtömeg koncentrációja 500ppm és a szélessége 1 méter, akkor a metán szivárgó levegőtömeg integrált koncentrációja 500ppmx1m=500ppm·m. Ekkor a műszer által kijelzett érték 500gpm· m
6.4 Riasztás
Ha azt észleli, hogy a metán koncentráció értéke meghaladja a beállított riasztási értéket, a műszer riasztást ad, és a készülék tovább rezeg.
6.5 A készülék töltése
Ha az akkumulátor töltöttsége túl alacsony, a készüléket a saját töltőjével vagy egy 4,2 V/2A kimeneti specifikációjú szabványos töltővel kell tölteni. Töltés közben lépjen be a töltési felületre. Kattintson bármelyik gombra a képernyő felébresztéséhez és a töltési állapot ellenőrzéséhez.
7 észlelési tipp
7.1 Általános útmutatás
1) Mivel a metángáz kevésbé sűrű, mint a levegő, szivárgás után felfelé terjed. Ezért célszerűbb a jelzőlézert a mérendő célpont fölé 10-20 cm-rel a vizsgálat során irányítani.
2) Teszteléskor ügyeljen a visszatérő fény erősségét jelző sávra a kijelzőn. Ha a visszatérő fényintenzitást jelző sávok száma nagyon kicsi, az azt jelenti, hogy a műszer által vett visszavert lézerjel nagyon gyenge. Ekkor az észleléshez módosítani kell a szöget vagy pozíciót.
3) Vizsgálatkor az indikátorlézert be kell sugározni a vizsgálandó épületekre, csövekre, falakra, padlókra, talajra, fákra és más könnyen tükröződő tárgyakra, hogy a műszer erősebben visszavert lézerjeleket tudjon fogadni.
4) Érzékeléskor sajátítsa el a célzást és szabályozza a pásztázási sebességet. Az erőszakos vagy hirtelen mozgások téves méréseket vagy téves riasztásokat okoznak a műszerrel.
5) Ha a mérendő tárgy észlelési holtfoltja van, amelyet a lézer esetleg nem sugároz be, változtassa meg az észlelés irányát, vagy végezzen hozzávetőleges észlelést a mérendő céltárgy szomszédos területén.
7.2 Észlelés különböző alkalmakra
1) Föld alatti csővezetékek észlelésekor a kiszivárgott gáz gyakran nem közvetlenül a szivárgási pont felett távozik, hanem lassan diffundál a talajban, és a laza talaj- vagy cementrepedésekből távozik. Ezért a kulcsok szkennelését el kell végezni laza talajon, cementrepedéseken, kemencenyílásokon stb.
2) A földi csővezetékek vizsgálatakor próbálja magát a csővezetéket vagy a közeli tárgyakat reflektorként használni, hogy a szelepekre, karimákra és más szivárgásra hajlamos helyekre összpontosítson.
3) A lakók otthonának tesztelésekor nem kell bemenni az észlelési távolságon belülre. Csak a konyhaüveget kell átvizsgálni a földszinten.
4) Kis szivárgási pont tesztelésekor hátszélben kell állni, ismételt vizsgálatot végezni a céltól kb. 3 méterrel, és figyelni a kijelzőn megjelenő értékek változására.
5) Ha erősen tükröződő hátterű célpontokat mér, téves riasztások fordulhatnak elő. Kérjük, fordítson különös figyelmet arra, hogy a visszatérő fény erősségét jelző sáv nem túl magas-e a kijelzőpanelen. Ekkor állítsa be a mérési szöget, hogy elkerülje az erős visszaverődések okozta téves riasztásokat. .
6) Ennek a műszernek az érzékelési távolsága 30 méter. A tényleges észlelés során ez a távolság olyan tényezőkhöz kapcsolódik, mint a helyszíni környezet, a reflektorok és a visszaverődési szögek. Általánosságban elmondható, hogy minél nagyobb az érzékelési távolság, annál gyengébb a műszer által vett lézerjel intenzitása, és az észlelési pontosság is csökken. Ezért ha nagy távolságból gázszivárgás jelzést talál, a műszert át kell helyezni
Óvatosan érzékelje a mért célponthoz közelebbi pozíciót, hogy pontosabb észlelési eredményeket kapjon.
7.3 A szivárgás mértékének meghatározása
A vizsgálat során a szivárgás mértékének meghatározásához kövesse az alábbi lépéseket.
1) Kezdje el a pásztázást úgy, hogy a műszer a szél irányába néz.
2) Vegyük azt a helyet, ahol a legnagyobb a koncentráció.
3) Változtassa meg a tájolást, és vizsgálja meg újra a szivárgási területet.
4) Ha a szivárgás a tájolás megváltoztatása után is megjelenik, az azt jelenti, hogy a meghatározott pozíció helyes.
5) Ha a tájolás megváltoztatása után nincs szivárgáskijelző, a szivárgó gázt befolyásolhatja a szél iránya. Kérjük, szkennelje be más tájolásban.
7.4 Az észlelési pontosságot befolyásoló általános tényezők
1) Egyes tárgyak vagy anyagok túl erősen visszaverik a lézert, vagy túl erősen elnyelik a lézert, ami könnyen előidézheti, hogy a műszer hibás érzékelési értékeket jelenítsen meg. Ilyenek: üveg, lencsék, reflektorok stb.
2) Mivel a gáz gyorsabban diffundál, ha nagyon magas a hőmérséklet vagy erős a szél, és ha kisebb a szivárgás, a kiszivárgott gáz nem koncentrálható, és nagy eltérések lehetnek az észlelési értékben.
3) Ez a távmérő nem reagál más gyúlékony gázokra, például etánra és propánra
