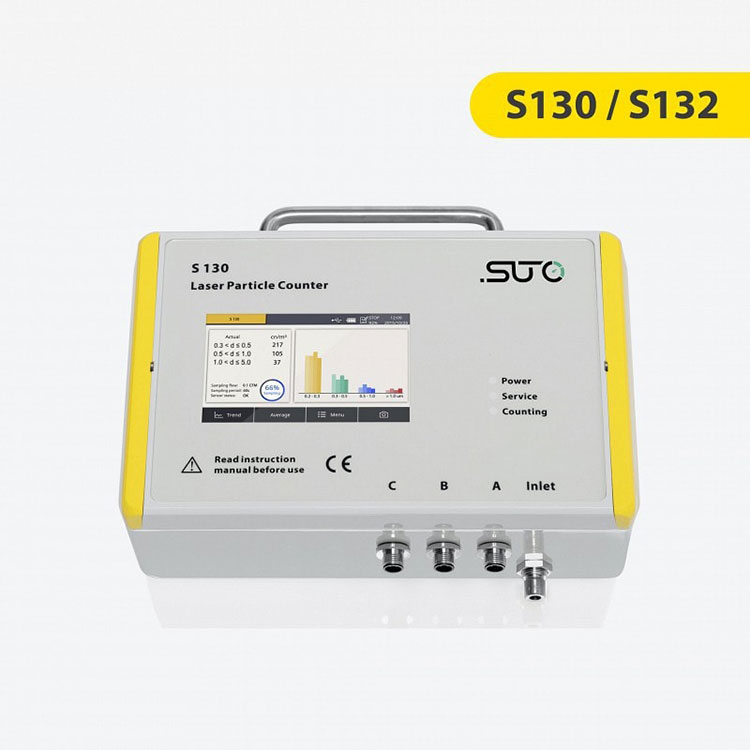

Lézeres részecskeszámláló a sűrített levegő tisztaságának mérésére

Az S130 / S132 lézeres részecskeszámláló a sűrített levegő tisztaságának mérésére egy élvonalbeli lézeres részecskeszámláló, amelyet kifejezetten sűrített levegőt vagy gázokat használó alkalmazásokhoz terveztek. A minőségre összpontosító, aprólékosan kidolgozott és az ügyfelek igényei szerint kialakított műszert a zökkenőmentes, éjjel-nappali működésre tervezték, biztosítva a sűrített levegő minőségének megszakítás nélküli ellenőrzését. Szigorú szabványok betartásával segít megelőzni a részecskék szennyeződését a folyamatokban és a termékekben, ezáltal megőrzi az általános minőséget és integritást.

Modell:S130 / S132

Kérdés küldése

Részecskeméretek 0,1 < d ≤ 5,0 μm-től

S130 Eco-Verzió: 0,3 < d ≤ 5,0 μm
S132 Pro-verzió: 0,1 < d ≤ 5,0 μm

Integrált nyomásdiffúzor

Versenytársaival ellentétben a SUTO lézeres részecskeszámlálók integrált nyomásdiffúzorral rendelkeznek, hogy csökkentsék a vezetéknyomást a műszer belsejében. Ez lehetővé teszi a felhasználók számára, hogy a lézeres részecskeszámlálókat közvetlenül a sűrített levegős rendszerből használják anélkül, hogy nyomáscsökkentőket telepítenének, és így megfelelnének az ISO 8573-4 szabványnak.

Integrált kijelző

Az integrált 5”-es érintőképernyős kijelző minden csatorna élő leolvasását, jelkimeneti beállításokat, valamint beépített adatgyűjtőt kínál. Ez lehetővé teszi a mérési adatok tárolását a készüléken. A mérési értékek a részecskeszámot ft³-ra, l-re vagy m³-re vonatkoztatják, vagy μg/m³-ban.

Levegőminőség felügyelet ISO 8573-1 szerint

Az ISO 8573-1 lézeres részecskeszámláló a sűrített levegő tisztaságának mérésére meghatározza a sűrített levegő tisztasági osztályait a részecskékre a sűrített levegős rendszerekben azáltal, hogy minden csatornához megadja a határértékeket. Az S132 lézeres részecskeszámláló az ISO 8573-1 szabványban meghatározott csatornákat méri:

0,1 < d ≤ 0,5 μm
0,5 < d ≤ 1,0 μm
1,0 < d ≤ 5,0 μm

Ehhez a 3 csatornához a határértékek meg vannak határozva és osztályokra osztva. De emellett az ISO 8573 szabvány szerint a negyedik csatornát is meg kell mérni, d > 5,0 μm. Ennek a csatornaértéknek 0-nak kell lennie a 0-tól 5-ig terjedő osztályokban, ellenkező esetben a besorolás a 6-os vagy annál rosszabb osztályba esik, ahol a tömegkoncentrációt határértékként határozzák meg.

Kapcsolatok adatelemzéshez

A felhasználóbarát jelkimenetek (Modbus/RTU (RS485), riasztórelé (NO, 40VDC, 0,2A) és USB) megkönnyítik az S130/S132 csatlakoztatását SUTO-kijelzőkhöz és adatnaplózókhoz, valamint harmadik féltől származó kijelzőkhöz. és vezérlőegységek.

SUTO Exchange szolgáltatás

A cserekalibrációs szolgáltatás kiküszöböli az állásidőt, és lehetővé teszi a felhasználók számára, hogy zökkenőmentesen rögzítsék harmatpont méréseiket.

Kérjük, vegye fel velünk a kapcsolatot különleges kéréseivel és további jelentkezési tanácsadással itt.

MÉRÉS
Részecske
Mérési tartomány	S130: 0,3 < d ≤ 5,0 μm S132: 0,1 < d ≤ 5,0 μm
Mérőcsatornák	S130: CH1: 0,3 < d ≤ 0,5 μm CH2: 0,5 < d ≤ 1,0 μm CH3: 1,0 < d ≤ 5,0 μm CH4: 5,0 μm < d (konfigurálható) S132: CH1: 0,1 < d ≤ 0,5 μm CH2: 0,5 < d ≤ 1,0 μm CH3: 1,0 < d ≤ 5,0 μm CH4: 5,0 μm < d (konfigurálható)
Számlálási hatékonyság az ISO 21501-4 szerint	d 30...70%-a > 0,1 um, d 90...110%-a >= 0,3 um
A mérés elve	Lézeres érzékelés
Érzékelő	LED-lézer
Fogyasztás
Választható egységek	cn/m³, cn/ft³

JEL-INTERFÉSZ ÉS ELLÁTÁS
Analóg kimenet
Jel	4 ... 20 mA (2 vezetékes)
Riasztás	Kapcsoló kimenet, alaphelyzetben nyitott, max. 40 VDC, 200 mA
Terepi busz
Jegyzőkönyv	Modbus/RTU, Modbus/TCP (megjelenítő verzióval)
Kínálat
Feszültségellátás	24 VDC / 10 W (ohne kijelző) 24 VDC / 20 W (mit kijelző)
A jelenlegi felhasználás	420 mA (ohne kijelző) 840 mA (mit kijelző)
Adat interfész
USB	USB Micro OTG támogatással

ÁLTALÁNOS ADATOK
Konfiguráció
Mások	Az eszköz előre konfigurálva érkezik A konfigurálás a következőn keresztül végezhető el képernyő-érintés
Kijelző
Integrált	5” színes érintőképernyő
Adatgyűjtő
Tárolás	30 millió mérési érték (opcionális)
Vegyes
Elektromos kapcsolat	3X M12
Védelmi osztály	IP65
Folyamat kapcsolat	6 mm-es gyorscsatlakozó (nyomás alatti változat), szöges csatlakozás (környezeti változat)
Anyag	PC, Al ötvözet
Súly	S130: 1,9 kg S132: 3,2 kg
Méretek	S130: 271 x 205 x 91 mm S132: 300 x 240 x 120 mm
Üzemeltetési feltételek
Közepes	Korrozív, agresszív, maró és gyúlékony összetevőktől mentes sűrített levegő és gázok
Áramlási sebesség	2,83 l/perc
Mintavételi ráta	Egy minta percenként
Közepes minőség	ISO 8573-4
Közepes hőmérséklet	0 ... +40 °C
Közepes páratartalom	< 90 %, nincs páralecsapódás
Üzemi nyomás	0,3 ... 1,5 MPa
Környezeti hőmérséklet	+10 ... +40 °C
Környezeti páratartalom	0...90% rH
Tárolási hőmérséklet	-10 ... +50 °C
Tárolási páratartalom	< 90 % páralecsapódás nélkül
Szállítási hőmérséklet	-30 ... +70 °C Kijelző nélkül -10 ... +60 °C kijelzővel
